Test Bench Thermal Grizzly Der8enchtable

BANCO DE PRUEBAS DER8ENCHTABLE

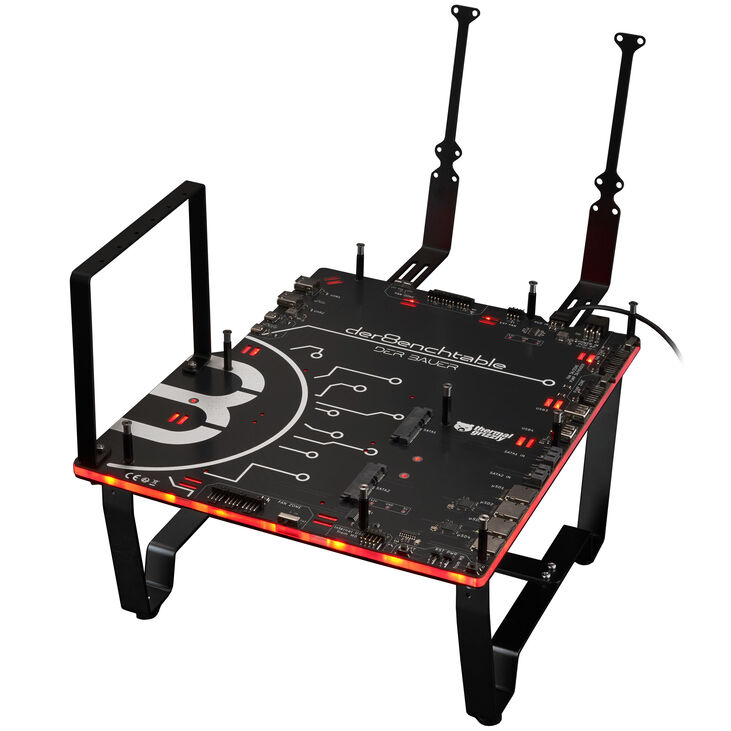

La der8enchtable es una colaboración entre Thermal Grizzly, Jon "elmor" Sandström (ElmorLabs) y Roman "der8auer" Hartung. Además de las características de una mesa de pruebas estándar, como soportes integrados para radiadores y una fuente de alimentación, la der8enchtable incluye una unidad base con una placa de circuito impreso (PCB) integrada para conectar el hardware de prueba. Para obtener resultados de prueba consistentes, los ventiladores se pueden controlar a través de tres controladores de ventilador, cada uno con tres conectores de ventilador de 4 pines.

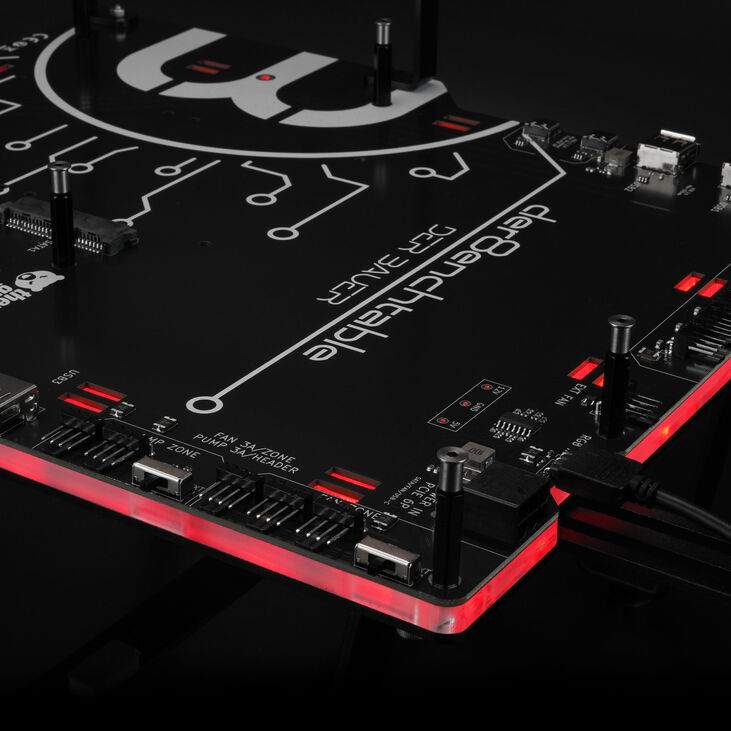

Cada zona de ventiladores se puede conmutar de forma independiente al 50 % o al 100 % de velocidad, proporciona 3 A de potencia a los ventiladores y está protegida por su propio fusible. Además, las zonas de ventiladores de la der8enchtable se pueden gestionar externamente a través de la placa base.

DER8ENCHTABLE

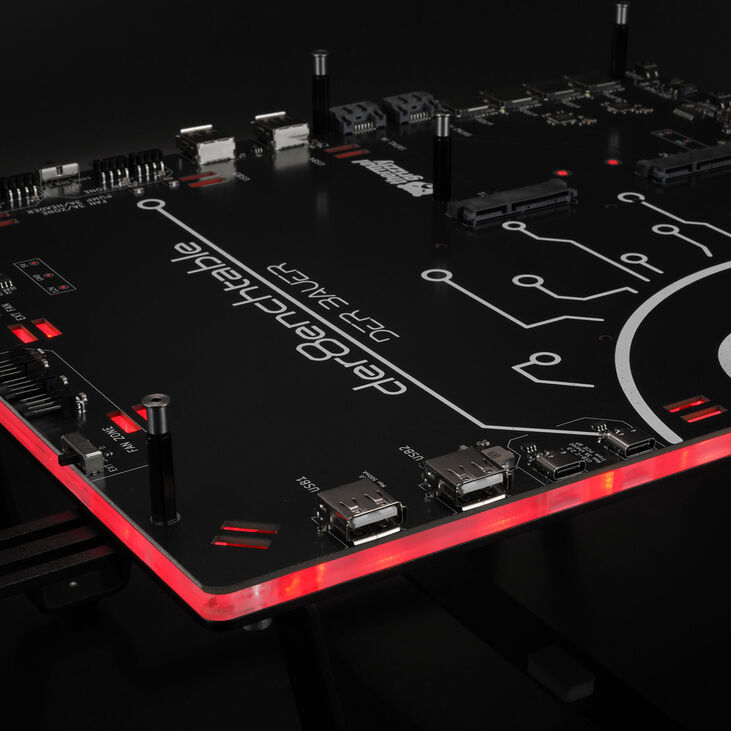

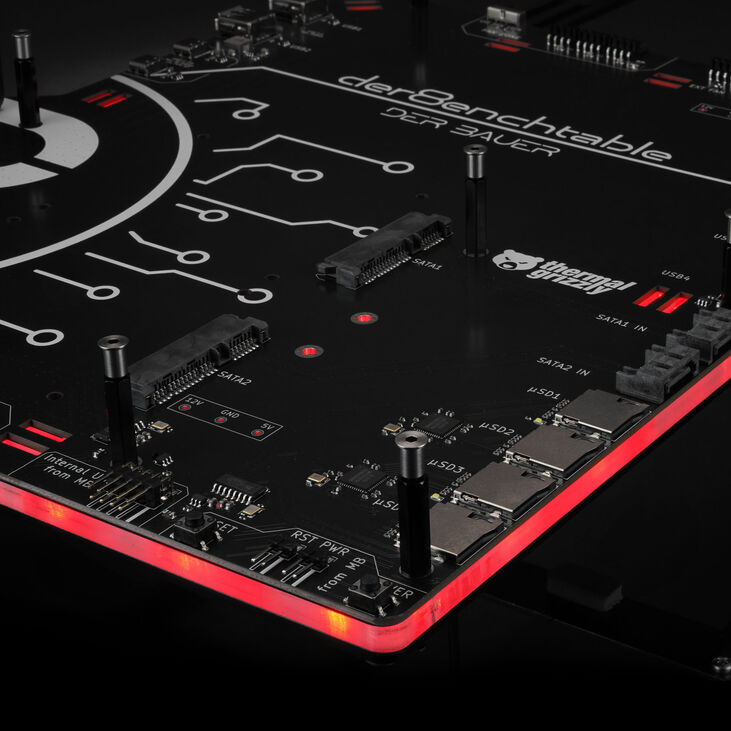

Además de las zonas de control de ventiladores, la unidad base con PCB integrada ofrece una zona de control secundaria con dos conectores de 4 pines para bombas o ventiladores, con las mismas opciones de control que las zonas de ventiladores. La zona de la bomba suministra 3 A por puerto — 6 A en total — y cada puerto tiene su propio fusible. Los periféricos se pueden conectar a la mesa de pruebas a través de USB (4× Tipo A, 2× Tipo C). La prueba y evaluación del rendimiento del hardware suelen requerir controladores, una BIOS o un sistema operativo. Para simplificarlo, los medios de almacenamiento se pueden montar directamente en la mesa de pruebas. Es posible instalar hasta dos SSD de 2,5 pulgadas en la placa de circuito impreso, que también ofrece cuatro ranuras para tarjetas microSD — una alternativa económica a las unidades de estado sólido (SSD) en términos de precio por gigabyte.

La placa base de prueba se conecta a la der8enchtable a través del conector USB de 9 pines. La der8enchtable se alimenta de la fuente de alimentación a través de un cable PCIe de 6 pines. Para controlar la iluminación RGB direccionable (aRGB), la der8enchtable se puede conectar a la placa base a través de un conector de 3 pines. Alternativamente, se puede utilizar un controlador RGB externo (no incluido). También se proporcionan un botón de encendido y una función de reinicio en la placa de circuito impreso y se conectan a la placa base.

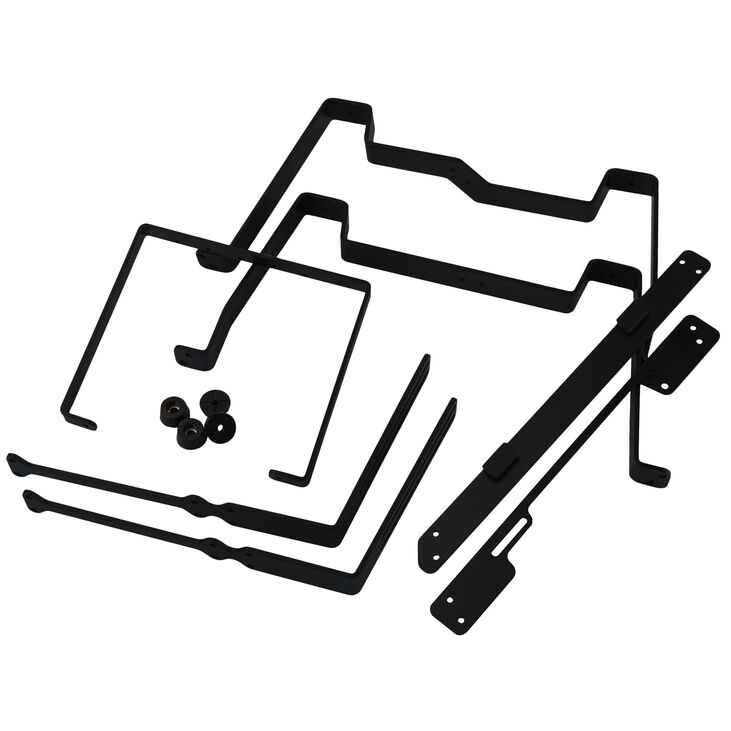

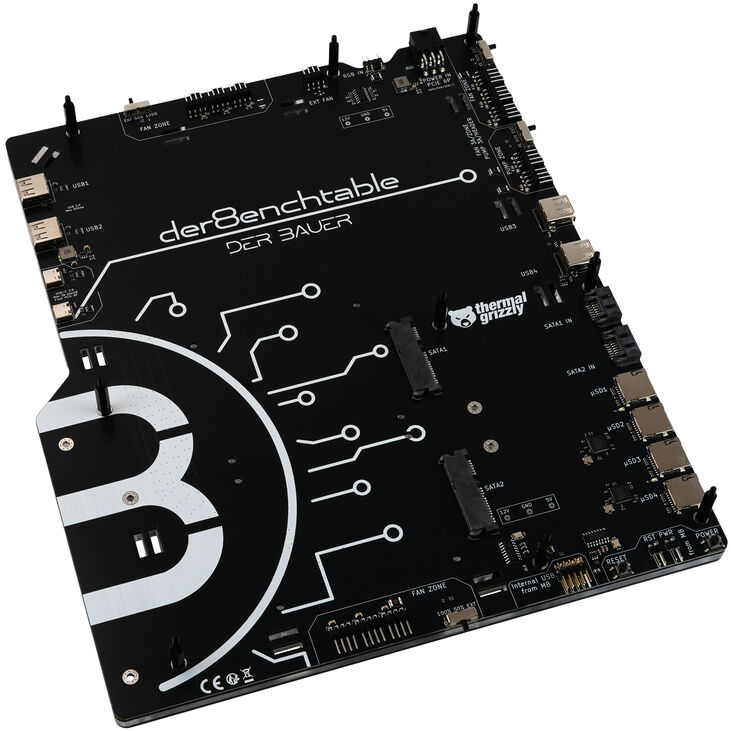

La placa de circuito impreso de la der8enchtable tiene espaciadores preinstalados para placas base ATX, que se pueden reconfigurar para placas Micro-ATX y Mini-ITX. En la parte inferior de la estructura de aluminio anodizado negro, se puede montar una fuente de alimentación, y se proporciona una tira de velcro personalizable para la gestión de los cables. Si la parte inferior de la estructura no es necesaria, los pies se pueden fijar directamente a la unidad base con PCB integrada, lo que hace que la der8enchtable sea significativamente más compacta.
